真空吊具的运用范围和使用技术

作者:admin 发布日期:2021-04-24 关注次数:197

真空吊具是真空技术在起重、吊运、装夹产品设备等方面的一种应用技术。为适应军工生产中的特种型面、特种材料、易燃易爆产品的加工、装配、吊运的需要,研究出一种多用真空吸盘。可吸取多个相似型面的产品。

  真空吊具器是一种特殊的真空装置。该真空装置与工件贴合能形成封闭的真空腔。由于对真空腔抽气形成真空度而形成内外气压差,从而达到吸住工件和吊运工件的目的。有一系列的半球型的工件需进行装配,产品有的中间有凸台,通孔,径向处有一开槽或方槽或导管等干涉物,工件的各面是经过加工的光面,由于曲形面物体的物理特性,决定真空吸盘吸取是工件装配的重要方式之一。

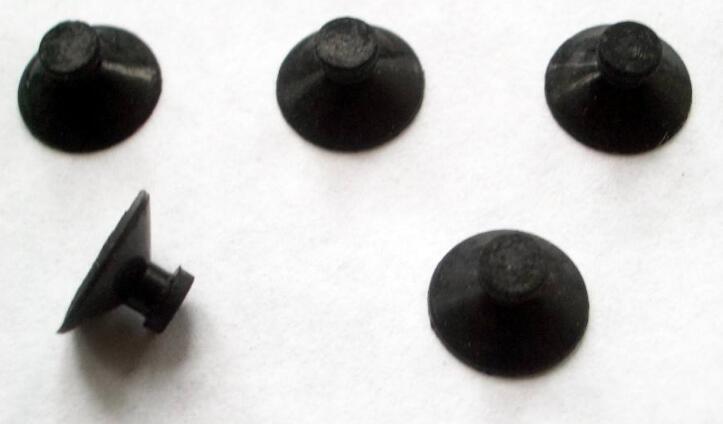

真空吊具
  由于这些工件被吸外球面已不是一个连续的球面,无法用一个大直径吸口吸盘吊运,因此,必须设计使吸口避开横孔、导管等干涉物的影响,对物体光滑曲面进行真空吊具,从而实现吸吊产品的目的。

  通过对产品型面的分析,虽然各个产品的外形面不是一个连续的球面,但可以分成几个局部的连续面提供真空吊具面。要实现一个吸具能吸取不同曲率口大小的几个产品。可以在同一截面圆上的球面曲率相差不是很大处吸取,为了受力均布,吊运平稳,采用三点吸盘起吊的方式,根据多种型面的需要和各自的特点,经过反复计算和验算,据此设计吸取机构。
